고주파(RF) 용접은 혈액 주머니, 정맥 주입액 파우치, 혈압 측정용 커프, 수술용 드레이프 등 매일 사용되는 가장 중요한 의료 제품들의 밀폐 밀봉을 가능하게 하는 기술입니다. 표면 기반 밀봉 방식과 달리, RF 용접은 재료 내부에서 직접 열을 발생시켜 분자 수준의 결합을 형성함으로써, 유체 압력, 반복적인 팽창 주기, 그리고 멸균 과정을 견딜 수 있게 합니다.
의료 및 헬스케어 분야의 제조업체들에게 있어, 신뢰할 수 있는 제품과 불량 제품의 차이는 종종 이음매에 달려 있습니다. RF 용접은 접착제, 실, 용매 없이도 일관되고 기밀성이 뛰어나며 생체적합성이 뛰어난 밀봉을 구현할 수 있어 업계 표준으로 자리 잡았습니다.
이 기사에서는 RF 용접의 작동 원리, 호환되는 재료, RF 용접에 의존하는 의료 분야 응용 사례, 그리고 생산용 RF 용접 장비를 평가할 때 고려해야 할 사항에 대해 살펴봅니다.
주요 내용
- RF 용접은 27.12 MHz의 전자기 에너지를 이용하여 열가소성 소재의 내부 온도를 높여 밀폐 밀봉을 형성합니다.
- PVC와 폴리우레탄(PU/TPU)은 의료용 RF 용접 분야에서 주로 사용되는 소재입니다.
- 일반적인 용도로는 혈액 주머니, 정맥 주사 주머니, 혈압 측정용 커프, 수술용 드레이프, 장루 관리 용품 등이 있습니다.
- 접착제나 용제가 필요하지 않아 오염 위험이 없습니다.
- 일관된 용접 파라미터(출력, 시간, 냉각)는 안정적인 생산에 필수적입니다.
RF 용접이란 무엇이며, 왜 의료 제품에 중요한가?
RF 용접은 유전체 용접 또는 고주파 용접이라고도 불리며, 전자기 에너지를 이용해 호환 가능한 재료 내부에서 열을 발생시키는 열가소성 접합 공정입니다. 두 개의 전극이 압력을 가하는 동안 RF 전계가 극성 분자를 진동시켜 마찰과 열을 발생시킵니다. 이에 따라 재료가 연화되어 융합되며, 종종 모재 자체만큼이나 강한 접합부가 형성됩니다.
이러한 내부 가열 메커니즘이 바로 RF 용접을 차별화하는 요소입니다. 열풍 용접과 같은 기존 방식은 외부에서 열을 가하기 때문에, 특히 다층 소재의 경우 접합이 고르지 않게 될 수 있습니다. 접착제를 사용하면 화학적 위험이 따르며, 봉제 방식은 바늘 구멍이 생겨 밀봉의 무결성을 저해합니다.
RF 용접은 이러한 문제들을 완전히 해소하므로, 유체와 접촉하는 의료용 제품에 가장 선호되는 공법입니다.
이음매가 왜 고장 지점인가
의료기기 제조 과정에서 재료 자체가 먼저 결함을 일으키는 경우는 드물며, 대부분 이음매에서 문제가 발생하는데, 이음매의 품질은 환자 치료에 직접적인 영향을 미칠 수 있습니다. 혈액 주머니나 정맥 주사 주머니와 같은 제품은 압력, 취급 과정, 온도 변화에 노출됩니다. 이음매에 약간의 약점이라도 있으면 누출, 오염 또는 완전한 고장으로 이어질 수 있습니다.
이러한 이유로 접합 공정은 핵심 품질 변수로 간주됩니다. RF 용접은 결함이 절대 허용되지 않는 상황에서 요구되는 일관성과 신뢰성을 제공합니다.
RF 용접과 기타 의료용 밀봉 방법의 비교
| 방법 | 열원 | 밀폐 봉인 | 필요한 접착제 | 일반적인 용도 |
|---|---|---|---|---|
| RF 용접 | 내부 (전자기) | 예 | 아니요 | 유체 주머니, 압력 장치 |
| 열풍 용접 | 외부 | 부분 | 아니요 | 단층 필름 |
| 초음파 용접 | 내부 (진동) | 예 | 아니요 | 부직포 일회용 제품 |
| 접착 본딩 | 화학 | 변수 | 예 | 비유체 분야 |
| 재봉 | 기계 | 아니요 | 예 | 구조용 섬유 |
어떤 의료 제품에 RF 용접이 사용되나요?
RF 용접은 의료 및 헬스케어 산업에서 열가소성 소재로 제작된 의료 제품에 기밀 밀봉이 필요한 일반적인 용도에 널리 사용되며, 특히 밀폐성이 뛰어나고 생체적합성이 보장된 밀봉이 필수적인 경우에 주로 활용됩니다.
유체 공급 및 회수 장치
정맥주사 백, 채혈 백, 항암요법용 파우치, 배액 백과 같은 제품들은 무균 상태를 유지하고 누출을 방지하기 위해 RF 용접 기술을 활용합니다. 이러한 RF 용접 제품에는 종종 포트나 기타 통합 부품이 필요하며, RF 용접은 기기 제조 과정에서 이러한 통합을 지원함과 동시에 무균 상태의 누출 방지 이음매를 유지해 줍니다. 이러한 용도에서는 강도뿐만 아니라 액체와 증기의 전달을 모두 차단하는 완벽한 밀폐성이 요구됩니다.
팽창식 및 압력 기반 장치
혈압 측정용 커프, 지혈대, 압박복은 반복적인 팽창 주기를 견뎌내야 합니다. RF 용접 이음매는 접합부 전체에 응력을 고르게 분산시켜, 시간이 지나도 파손되는 것을 방지합니다.
수술 및 무균 영역용 제품
수술용 드레이프와 멸균 포장재에는 깨끗하고 입자가 없는 이음매가 필요합니다. RF 용접은 섬유나 잔여물을 남기지 않고 매끄럽게 융합된 표면을 만들어내며, 열가소성 폴리우레탄은 내구성과 생체적합성 덕분에 멸균 포장 및 차단 용도로 널리 사용됩니다.
장루 및 상처 관리 용품
장루 주머니와 상처 배액 주머니는 누수 방지 성능과 환자의 편안함을 모두 갖춰야 합니다. RF 용접은 내구성과 매끄러운 접촉면을 모두 보장합니다.
재료 호환성: RF 용접이 가능한 재료와 불가능한 재료
고주파 용접(RF 용접)은 유전체 용접 또는 RF 밀봉이라고도 불리며, 전자기장에 반응하는 극성 열가소성수지와 같은 재료에 따라 그 특성이 달라지는 공정입니다.
호환 가능한 재료
- PVC(폴리염화비닐): 혈액 주머니와 정맥 주사 주머니에 가장 흔히 사용됨
- 폴리우레탄 (PU/TPU): 압력 및 피부 접촉 용도로 사용됨
- EVA (에틸렌-비닐 아세테이트): 일부 용도에서 PVC의 대체재
- TPU 코팅 직물: 팽창식 기기 및 정형외과용 기기에 사용됨
호환되지 않는 재료
- 폴리프로필렌(PP)
- 폴리에틸렌(PE)
- 폴리스티렌 (PS)
이러한 플라스틱 소재는 비극성이기 때문에, 일부는 여전히 초음파 용접이나 열 용접과 같은 대체 접합 방법이 필요하며, PP와 PS는 표준 RF 용접이 가능한 소재가 아닙니다.
RF 용접이 어떻게 밀폐 밀봉을 형성하는가
RF 용접 공정은 밀폐 밀봉을 형성하기 위해 RF 용접 기술에서 사용되는 RF 용접 기법을 반영하여 네 가지 핵심 단계로 구성됩니다:
1. 재료 배치
재료는 전극 사이에 배치되며, 다이 설계에 따라 용접의 형상과 구조가 결정되는 한편, 용접 공구는 최종 용접 이음매의 형상을 결정하며 독특한 형상을 만들어낼 수 있습니다.
2. RF 에너지 적용
특수 용접기는 고주파 파동을 통해 고주파 에너지를 전달하여, 외부 열이 아닌 내부에서 플라스틱 표면을 가열하는 고주파 전자기장을 생성하며, 적절한 용접을 위해 충분한 열을 발생시켜야 합니다.
3. 압력과 결합 형성
압력을 적절히 조절하면 분자 간 융합이 원활하게 이루어지며, 가열 후 압력을 가하면 누출이 없는 이음매를 가진 양질의 용접부를 얻을 수 있습니다. 압력이 너무 강하거나 약하면 밀봉 품질에 영향을 미칩니다.
4. 냉각 및 응고
냉각 과정 동안 압력을 유지하여 접합부를 고정하고 강도를 확보함으로써, 원래 재료보다 더 강한 이음매를 유지할 수 있게 합니다.
“헤르메틱”의 진정한 의미
밀폐 밀봉은 실제 사용 환경에서 가스나 액체가 이음매를 통해 새어 나가는 것을 방지합니다. 여기에는 보관, 운송 및 반복적인 사용이 포함됩니다. RF 용접은 표면뿐만 아니라 이음매의 전체 단면을 접합함으로써 이를 실현합니다.
의료용 RF 용접 장비 선택 시 고려해야 할 사항
매개변수 제어 및 재현성
일관된 용접 품질은 출력, 시간 및 냉각을 정밀하게 제어하는 데 달려 있습니다. 자동 튜닝 기능을 갖춘 장비는 생산 공정 전반에 걸쳐 재현성을 보장합니다.
아크 및 과부하 보호
첨단 시스템은 아크 현상을 감지하고 방지하여, 소재와 공구 모두를 손상으로부터 보호합니다.
공구 유연성
신속한 금형 교체 시스템을 통해 제조업체는 제품을 효율적으로 전환할 수 있어 다양한 SKU를 지원할 수 있습니다.
복잡한 형상에 대한 처리 능력
FREEWeld와 같은 옵션을 활용하면, 이 용접 기술은 대량 생산 환경에서도 평평한 지지면이 없어도 불규칙한 형상, 복잡한 기하학적 구조 및 기타 특수한 형태를 처리할 수 있습니다.
맞춤형 시스템 통합
특수한 용도의 경우, 소재 요구 사항, 생산량 및 제품 설계에 맞춰 맞춤형 RF 시스템을 설계할 수 있습니다.
RF 용접과 다른 접합 방법의 비교: 올바른 방법 선택하기
RF 용접은 밀폐 밀봉과 높은 신뢰성이 요구되는 분야에서 두각을 나타내며, 특히 신뢰할 수 있는 밀봉이 필요한 의료 제품의 대량 생산에 있어 RF 용접 기술은 매우 효과적입니다. 다른 방법들도 나름의 용도가 있기는 하지만, 유체와 접촉하는 의료 제품의 경우 RF 용접을 따라올 수 있는 방법은 없습니다.
Miller Weldmaster 의료기기 제조업체를 어떻게 Miller Weldmaster
Miller Weldmaster (Miller Weldmaster Weldmaster)는 밀봉의 무결성이 매우 중요한 산업 분야를 위한 RF 용접 시스템을 설계해 온 수십 년의 경험을 Miller Weldmaster . 의료 분야에 적용되는 이 회사의 최첨단 RF 용접 장비는 정밀성, 재현성 및 확장성을 고려하여 제작되었습니다.

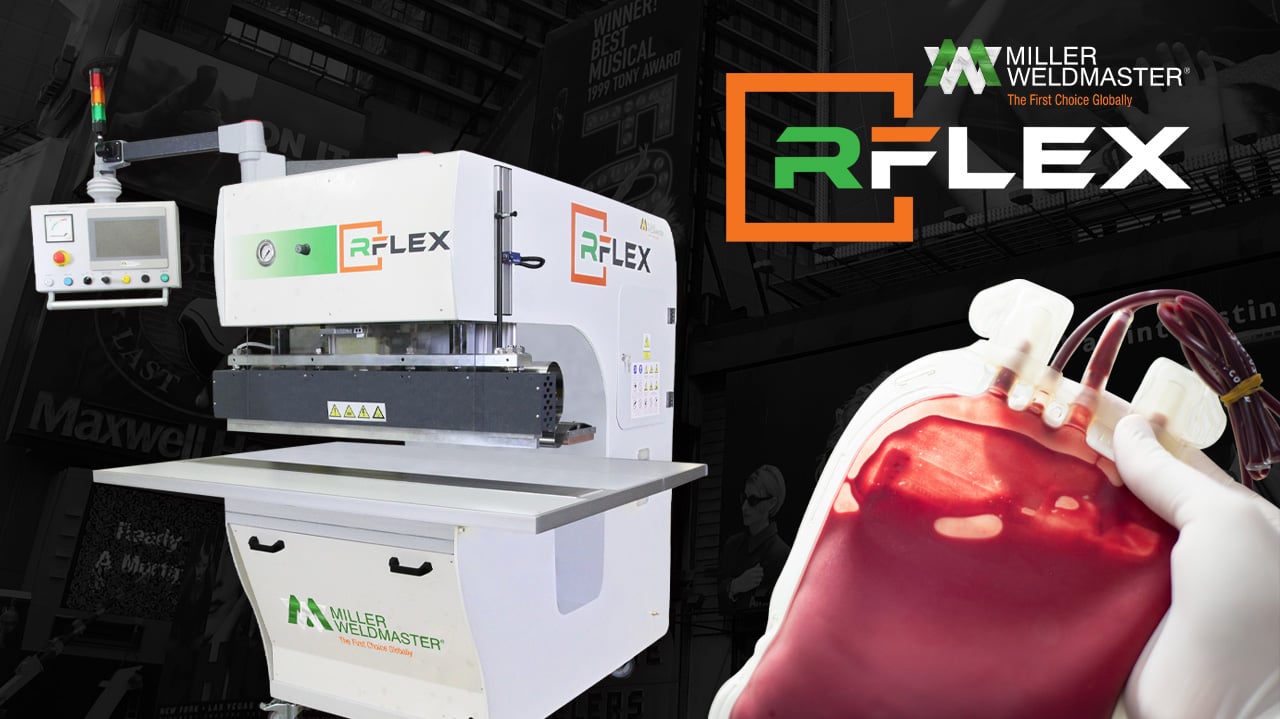

예를 들어, RFlex 다음과 같은 기능을 제공합니다:
- 자동 튜닝을 통한 일관된 출력
- 제품 무결성을 위한 고급 아크 보호 기능
- 다양한 용도에 맞는 프로그래밍 가능한 용접 레시피
- 효율적인 생산을 위한 신속한 금형 교체 시스템
- 복잡한 제품 형상에 대한 유연성
이러한 기능 덕분에 이 제품은 기밀성이 뛰어나고 내구성이 뛰어난 밀봉이 요구되는 의료용 제품을 생산하는 제조업체들에게 신뢰할 수 있는 솔루션이 됩니다.
자주 묻는 질문
의료 분야에서 RF 용접은 어떤 용도로 사용되나요?
RF 용접은 혈액 주머니, 정맥 주사 파우치, 혈압 측정용 커프, 수술용 드레이프와 같은 제품에 밀폐 밀봉을 형성하는 데 사용됩니다.
어떤 재료를 RF 용접할 수 있나요?
PVC, PU/TPU, EVA 및 TPU 코팅 원단이 일반적으로 사용됩니다. PE나 PP와 같은 비극성 소재는 호환되지 않습니다.
밀폐 밀봉이 왜 중요한가요?
밀폐 씰은 유체 누출, 공기 손실 및 오염을 방지하며, 이는 환자 안전과 제품 성능에 있어 매우 중요합니다.
RF 용접에는 접착제가 필요한가요?
아니요. RF 용접은 접착제, 용제 또는 나사산 없이 재료를 접합합니다.
RF 용접 공정은 얼마나 빠른가요?
일반적인 용접 사이클은 4~12초 정도이며, 고주파를 활용하면 사이클 시간과 냉각 시간을 더욱 단축할 수 있어 대량 생산에 효율적입니다.
결론
RF 용접은 신뢰할 수 있고 완벽하게 밀봉된 제품을 생산할 수 있게 함으로써 현대 의료 기기 제조 분야에서 매우 중요한 역할을 합니다. 견고하고 오염이 없는 접합을 형성할 수 있는 특성 덕분에, 이 기술은 유체와 접촉하거나 압력을 받는 의료용 응용 분야에서 가장 선호되는 선택지입니다.
제품 품질을 향상시키고, 고장 위험을 줄이며, 생산 과정을 효율화하고자 하는 제조업체에게 RF 용접은 검증된 확장 가능한 솔루션을 제공합니다.
